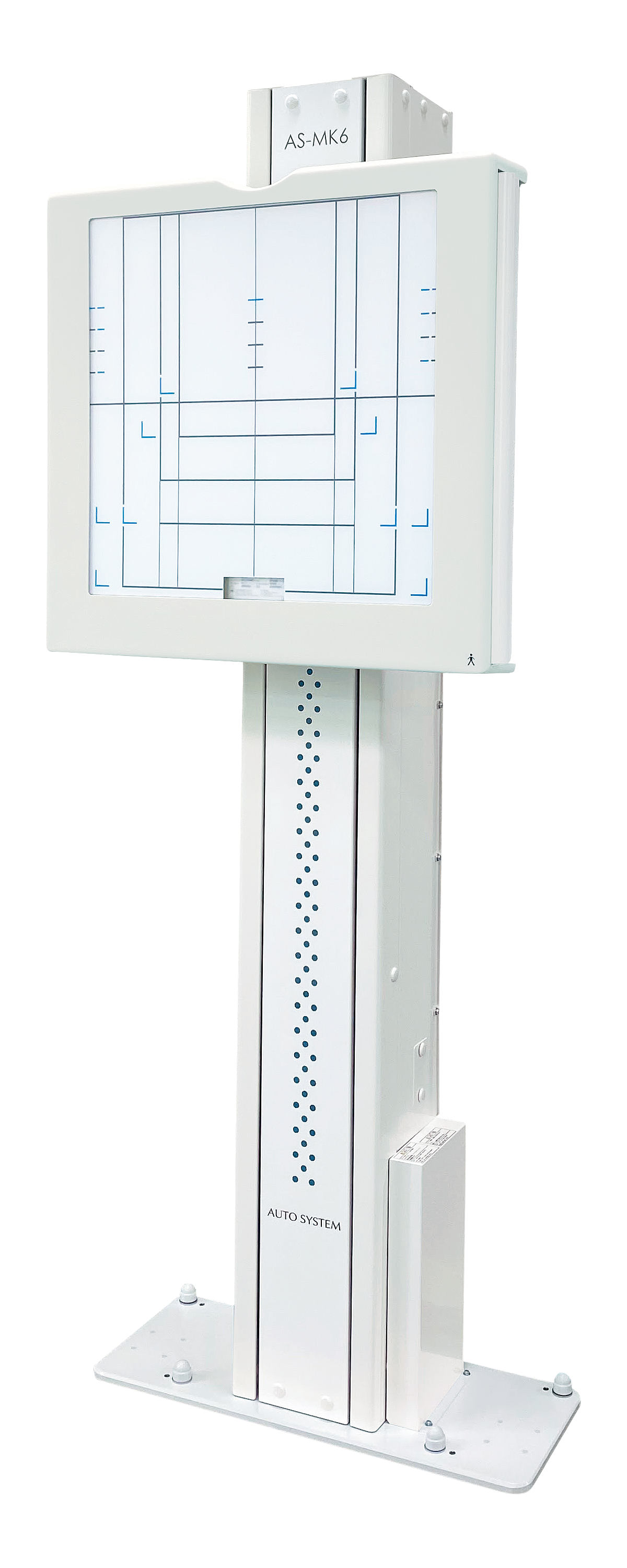

AS-MK6

AS-MK6Kochab Series – 立位撮影台【電動】

最大移動量 1,400 mm を
実現した
ロングスケールモデル
AS-MK6(L)

コンパクトで好評の
AS-MK1を電動化した
ショートスケールモデル
AS-MK6(S)

オプション

  • 側面グリップ

※側面グリップはオプションです。

仕様一覧
仕様 詳細
1.受像装置方式 受像部ユニット付(前面パネル、カセッテトレー、グリッド)
2.グリッド規格 半切 × 半切 40 本/cm 10:1 1.8 m(1.5 ~ 2.0 m)
3.使用可能FPD・CR FPD 14′ × 17’ 17′ × 17′(指定モデル)
CR 六切判 ~ 半切判(タテ・ヨコ)
4.前面パネル・カセッテ 密着距離 33 mm
5.セッテセンタリング メカニカルワンタッチセンタリング機構
6.カセッテトレー引出し 右サイド引出し/左サイド引出し クイック設定機能
7.付属品 床固定オールアンカー 4個(C1290 M12 φ 12.7キリ)
電源BOX、電源ケーブル、アースコード各 15 m
VAモール 3 m ケーブルリード用パーツセット
8.電源、消費電力 メインスイッチ(表示灯)付
(日本国内)単相 100 V ± 10 V 1 A 50/60 Hz 40 VA
(日本国外)AC 100 V出力トランス別途手配必要
9.設置・使用環境 使用時気温: 10 ~ 35 ℃、未使用時:5 ~ 40 ℃
使用時湿度: 30 ~ 85% R.H.(結露無きこと)
使用時気圧: 70 ~ 106 KPa
要:防水/防塵/防爆/X線防護工事
10.接地工事 D種設置工事/インピーダンス 0.5 Ω 以下
11.対電撃保護 クラスI、B形装着部をもつ機器
12.機器の型式 永久設置形機器
13.EMC対応 EN/IEC 60601-1-2:2007適合
14.グリーン調達 各社グリーン調達に準拠
仕様 詳細
1.受像装置方式 ストローク 1,400 mm (受像部中心 300 ~ 1,700 mm)
受像部上面 ~ 床面 550 ~ 1,950 mm
受像部中心 ~ 床面 320 ~ 1,720 mm
2.駆動方式 電動モーター(緊急停止スイッチ装備)
3.昇降操作 フットスイッチ+ハンドスイッチ標準装備
4.プリセット機構 受像部最下面 ~ 床面 120 mm で減速下降
5.スタンド支柱全高 1,970 mm
6.バリアフリーベース部 スモールベース W 600 × D 315 mm
7.外形寸法、質量 W 600 × D 360 × H 2,030 mm / 160 kg
8.患者固定ベルト(ブルー/イエロー) 腹部固定マジックベルト式ワンタッチ着脱
仕様 詳細
1.受像部 上下動 ストローク 1,120 mm (受像部中心 430 ~ 1,550 mm)
受像部上面 ~ 床面 670 ~ 1,790 mm
受像部中心 ~ 床面 430 ~ 1,550 mm
2.駆動方式 電動モーター(緊急停止スイッチ装備)
3.昇降操作 フットスイッチ+ハンドスイッチ標準装備
4.スタンド支柱全高 1,650 mm
5.バリアフリーベース部 スモールベース W 600 × D 235 mm
6.外形寸法、質量 W 610 × D 360 × H 1,650 mm
品名 各種仕様
1.チルト機構 電動モーター駆動方式(ハンドグリップSW)
角度表示器付90°~ -15° ※上下S= 1,360 mm (L)モデルのみ
2.ハイライングリッド 60 本/cm 10:1 1.5 m (SID: 1.2 ~ 1.8 m) (L/S)
60 本/cm 12:1 1.8 m (SID: 1.5 ~ 2.0 m) (L/S)
3.スタンダードグリッド 40 本/cm 10:1 1.5 m (SID: 1.0 ~ 1.8 m) (L/S)
40 本/cm 12:1 1.8 m (SID: 1.5 ~ 2.0 m) (L/S)
4.自立ベース W 680 × D 700 mm 4-AY200床固定 (L)
W 680 × D 500 mm 4-AY200床固定 (S)
5.踏台 W 400 × D 400 × H 160 mm 木製 (S)
6.前面カセッテホルダー アンダーセット
頭部・頸椎・腹部・足膝用 (L/S)
6.前面カセッテホルダー アンダーセット
頭部・頸椎・腹部・足膝用 (L/S)
7.長尺カセッテホルダー 四切 2 枚 ~大角 3 枚 対応 (L/S)
8.アンダーセットスペーサ 4パターンセット 木製
足膝撮影用 (L/S)
9.上部握り棒(L) P型、両サイド着脱=差込式、水平旋回不可(L/S)
10.可動式つかまりバー 両サイド 開閉式グリップバー
11.固定式つかまりポール 両サイド 固定式ポール H 1,500 mm (S)
12.側面大型グリップ 受像部側面両サイドグリップ ※固定式つかまりポールと併用不可 (S)
13.患者固定ベルト 腰部固定 マジックベルト式ワンタッチ着脱 (L/S)
14.防護カート 生殖腺防護プロテクター 0.5mmPB (L/S)
15.位置決め椅子 前後・左右スライド、昇降、回転機能付 (L/S)
16.オートトラッキング X線管球上下動連動 ポテンションメーター付(L/S)
17.車載対応 健診バス搭載(受像部・ウエイトロック・壁固定)
18.各社フォトスペーサ ZP-ICX-945(Hitachi)(L/S)
PDS-AS-MK1/2ch(Hitachi)(L/S)
PTF-100L/02(Toshiba)(L/S)
STB-01C/12(Toshiba)(L/S)
STB-01C/D(Toshiba)(L/S)
SPT-XD-F1A(Shimadzu)(L/S)
SPT-XD-F4A(Shimadzu)(L/S)
品名 タイプ 機種 製品 詳細
臥位撮影台 平面タイプ AS-MA1 コンパクトかつシンプル、そして機能美を兼ね備えたスタンダードモデルです。
フローティングタイプ AS-MB1 天板、受像部移動により、被検者に負担をかけることなく効率的な撮影が可能です。
フローティング透視タイプ AS-MB2 AS-MB1の基本仕様に加え専用仕様として 透視撮影専用I・I台車を搭載しています。
昇降フローティングタイプ AS-MD1 現場目線で考える高機能、拡張性を兼ね備えたハイスペックモデルです。
昇降フローティング透視タイプ AS-MD2 AS-MD1の基本仕様に加え専用仕様として 透視撮影専用I・I台車を搭載しています。
X線管支持装置 モノレールタイプ AS-MP2 天井/壁、床モノレール仕様。X線室任意の位置に設置が可能です。
スタンド自立タイプ AS-MP3 スタンド自立型床レール仕様
壁、天井の補強工事が不要です。

品目届出番号
AS-MK6(L):40B2X00006000078
AS-MK6(S):40B2X00006000078
