AS-MK1/2

AS-MK1Kochab Series – 立位撮影台

コンパクトかつシンプル
そして機能美を兼ね備えた
スタンダードモデル

小児撮影等による
グリッドレス撮影が可能
1,120 mm の受像部移動が可能
ロックレバーでの上下動操作・固定で
操作が簡単かつスムーズに

全高 1,520 mm 被検者への
圧迫感を軽減
各社FPD(カセッテ型)と
CRの搭載が標準仕様に

オプション

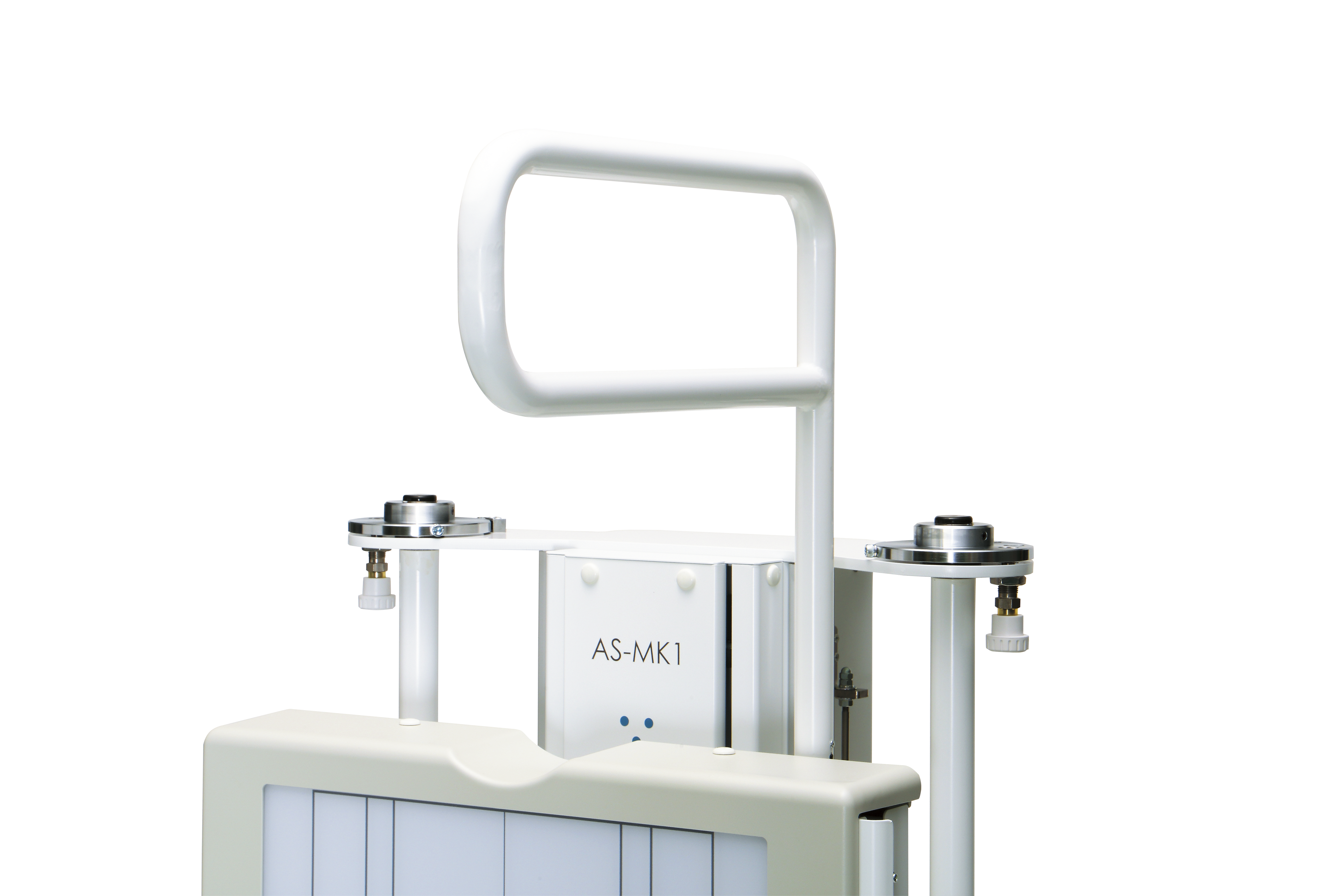

  • 上部握り棒

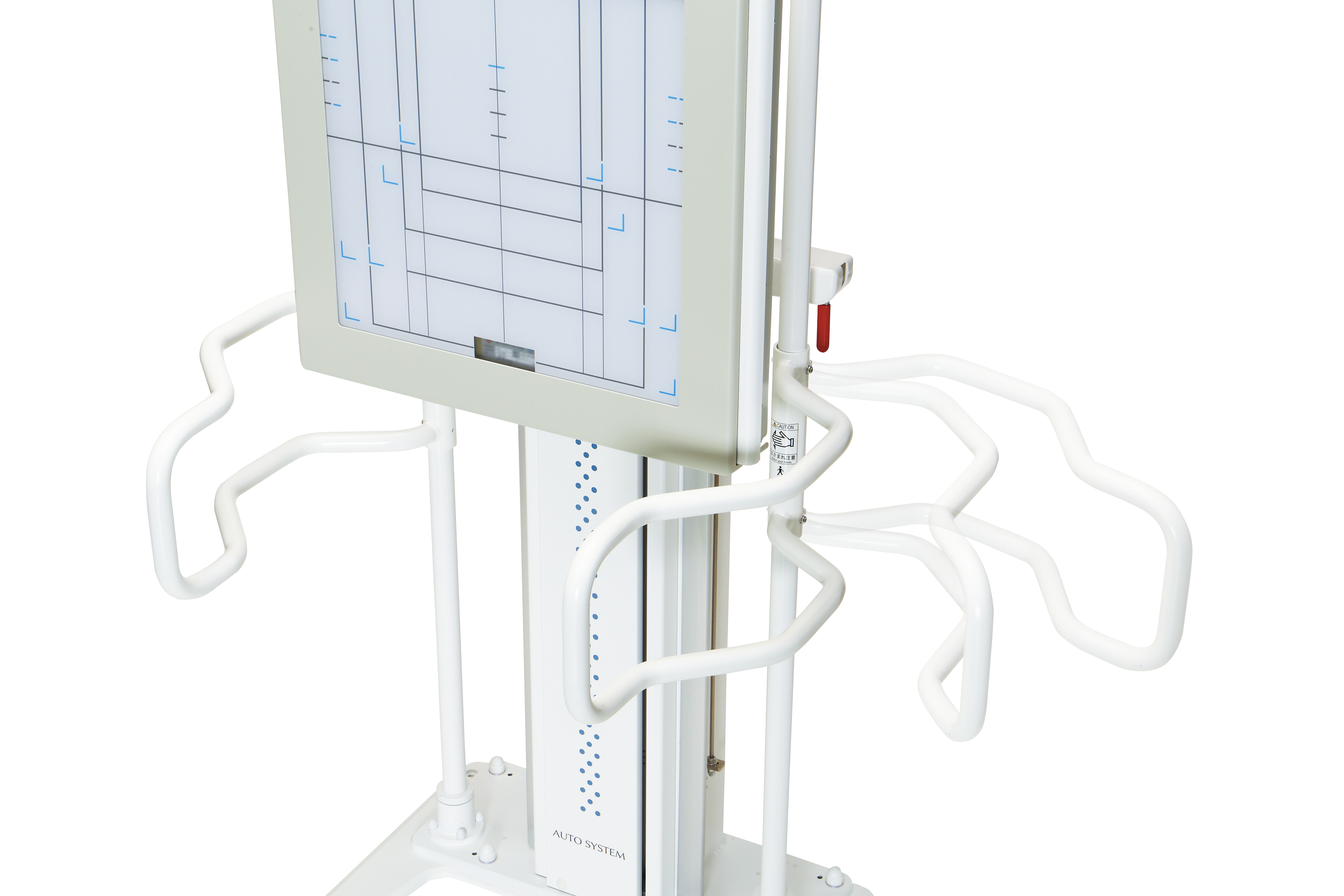

  • 可動式つかまりバー

※上部握り棒・可動式つかまりバーはオプションです。

機能紹介

小児撮影等による
グリッドレス撮影が可能

SID及びグリッド規格で変更して撮影する
場合は、オプションのグリッド枠とグリッドを
ご準備して頂く事で
対応可能となります。

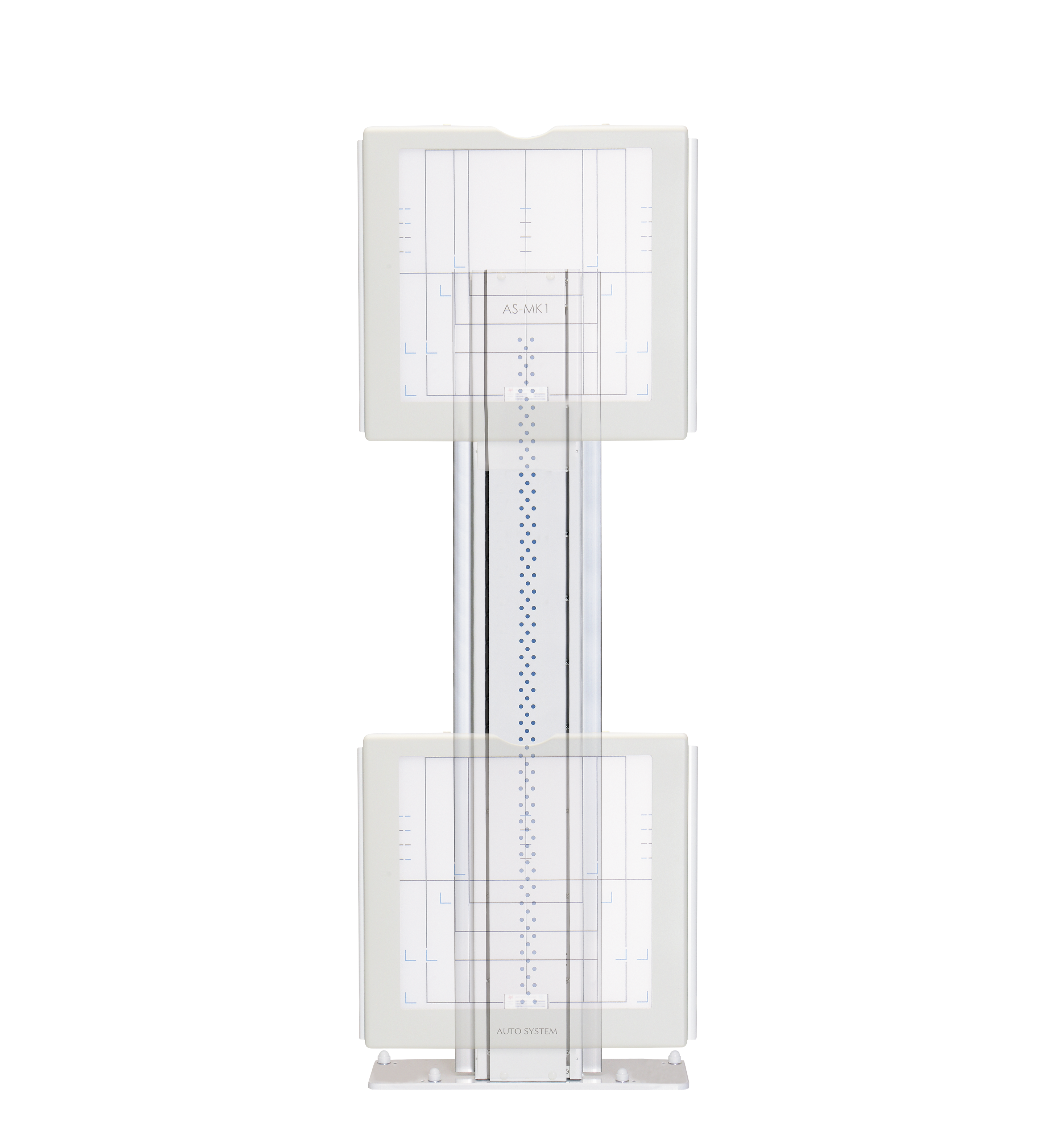

カウンターバランス方式の
受像部上下動

受像装置はカウンターバランス方式で
上下動します。
上下動の操作及び撮影部位での固定は
共にロックレバーによって行うため、
操作が非常に簡単でスムーズです。
オートトラッキング機構(オプション)にも
対応しており、受像部の上下動と
X線管装置を連動させることも可能です。

立位撮影台支柱
全高 1,520 mm

支柱の全高は 1,520 mm で被検者への圧迫感を軽減します。受像部は 1,120 mm の移動が可能です。

仕様一覧
仕様 詳細
1.受像装置方式 受像ユニット付
(前面パネル、カセッテトレー、グリッド)
固定グリッド(フレーム付)着脱方式
2.グリッド規格 半切 × 半切 40 本/cm 10 : 1 1.8 m (1.5 ~ 2.0 m)
3.使用可能FPD・CR FPD 14′ × 17’ 17′ × 17′ (指定モデル)
CR 六切判 ~ 半切判(タテ・ヨコ)
4.カセッテセンタリング メカニカルワンタッチセンタリング機構
5.カセッテトレー引出し 右サイド引出し/左サイド引出し(選択式)
6.前面パネル・カセッテ 密着距離 33 mm
7.受像部上下動 受像装置上面 ~ 床面 / 670 ~ 1,790 mm
ストローク 1,120 mm
カウンターバランスウェイト方式
手動操作
ワンタッチ大型クランプレバーストッパー付
8.スタンド支柱全高 1,520 mm
9.バリアフリーベース部 スモールベース W 600 × D 235 mm
(固定プラグ付)
床固定4-C1290
(オールアンカーM12 φ 12.7 キリ)
10.外形寸法/質量 W 610 × D 410 × H 1,520 mm / 130 kg
仕様 詳細
1.受像装置方式 簡易型カセッテホルダー(受像部ユニット無し)
2.使用可能カセッテ 固定グリッド方式(グリッド内蔵無し)
六切版 ~ 半切判(タテ・ヨコ)
3.受像部上下動 フィルムカセッテ・CRIP
ストローク 1,120 mm
カウンターバランスウェイト方式
手動操作
ワンタッチ大型レバーストッパー付
4.スタンド支柱 1,520 mm
5.バリアフリーベース部 スモールベース W 600 × D 235 mm
(固定プラグ付)
床固定4-C1290
(オールアンカーM12 φ 12.7 キリ)
6.外形寸法/質量 W 600 × D 500 × H 1,520 mm / 85 kg
仕様 詳細
1.付属品 床固定プラグ オールアンカー C-1290 4個
2.設置工事 D種設置工事/インピーダンス 0.5 Ω 以下
3.対電撃保護 クラスI B型装着部をもつ機器
4.機器の型式 永久設置型機器
品名 各種仕様 資料
1.自立ベース W 680 mm × D 500 mm 4AY200床固定
2.電磁オフロック ハンドスイッチグリップ付 ケーブルクリップ付
3.前面カセッテホルダー アンダーセット 頭部・頸椎・腹部・足膝用
4.長尺カセッテホルダー 下肢長尺撮影専用 四切 2 枚 ~ 大角 3 枚対応
5.グリッド(フレーム付) 60 本/cm 10:1 1.8 m (SID: 1.5 ~ 2.0 m)
60 本/cm 10:1 1.2 m (SID: 1.0 ~ 1.5 m)
60 本/cm 12:1 1.8 m (SID: 1.5 ~ 2.0 m)
40 本/cm 10:1 1.2 m (SID: 1.0 ~ 1.5 m)
40 本/cm 10:1 1.5 m (SID: 1.2 ~ 1.8 m)
40 本/cm 12:1 1.8 m (SID: 1.5 ~ 2.0 m)
6.キャスター&ベース φ 50 mm キック式ストッパー 全高 35 mm アップ
7.踏台 W 400 × D 400 × H 160 mm 木製

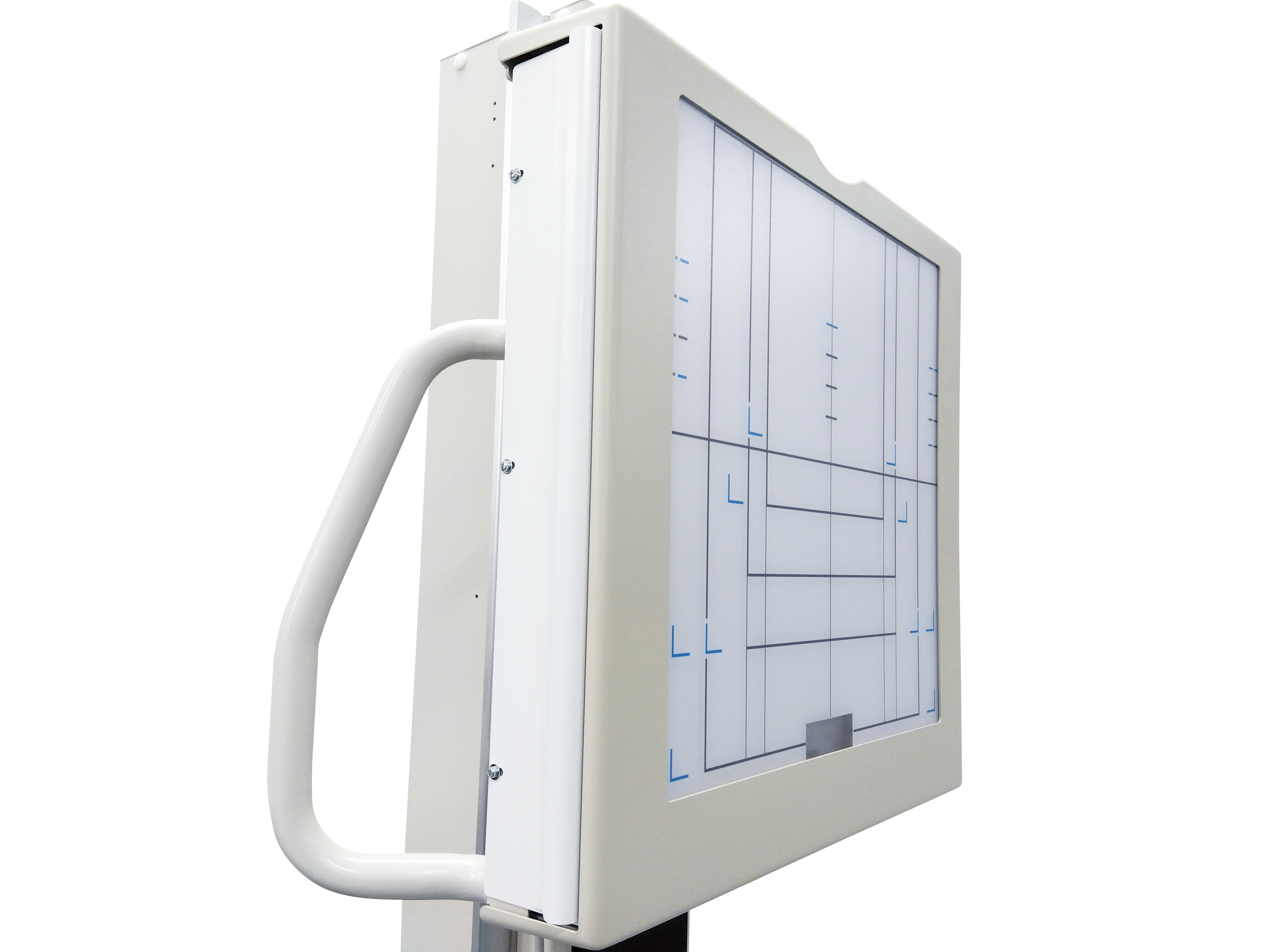

8.側面グリップ 受像部背面大型グリップ
(※可動式つかまりバーと併用不可)
9.患者固定ベルト ブルー/イエロー 腰部固定
マジックベルト式ワンタッチ着脱
10.防護カート 生殖腺防護プロテクター 0.5 mmPB
11.位置決め椅子 前後・左右スライド 昇降、回転機能付
12.オートトラッキング X線管球上下動連動 ポテンションメーター付
13.カセッテアンダーセット スペーサー 4パターンセット(木製) 足膝撮影用
14.各社フォトタイマー対応 搭載対応フォトタイマー型式
PTF-100L-02(Toshiba)
STB-01C-12(Toshiba)
ZP-ICX945(Hitachi)
PDS-AS-MK-1ch/2ch(Hitachi)
SPT-XD-F1A(Shimadzu)
SPT-XD-F4A(Shimadzu)
15.上部握り棒 胸部側面撮影用 P型着脱式
16.可動式つかまりバー(バタフライ) 両サイド開閉式グリップバー(0°、30°、75°)
(※固定ポールとの併用不可)
17.固定式つかまりポール 両サイド垂直ポール
(※バタフライと併用不可)
品名 タイプ 機種 製品 詳細
臥位撮影台 平面タイプ AS-MA1 コンパクトかつシンプル、そして機能美を兼ね備えたスタンダードモデルです。
フローティングタイプ AS-MB1 天板、受像部移動により、被検者に負担をかけることなく効率的な撮影が可能です。
フローティング透視タイプ AS-MB2 AS-MB1の基本仕様に加え専用仕様として 透視撮影専用I・I台車を搭載しています。
昇降フローティングタイプ AS-MD1 現場目線で考える高機能、拡張性を兼ね備えたハイスペックモデルです。
昇降フローティング透視タイプ AS-MD2 AS-MD1の基本仕様に加え専用仕様として 透視撮影専用I・I台車を搭載しています。
X線管支持装置 モノレールタイプ AS-MP2 天井/壁、床モノレール仕様。X線室任意の位置に設置が可能です。
スタンド自立タイプ AS-MP3 スタンド自立型床レール仕様
壁、天井の補強工事が不要です。

品目届出番号
AS-MK1:40B2X00006000062
AS-MK2:40B2X00006000063
