AS-MTN

AS-MTNTrabant series – モニター懸垂装置

高い操作性に加え
機動性・安全性は勿論
表示ディスプレイなどの大型化や
多彩なアレンジメントにも対応

機能性に応じて4タイプから選択可能
・AS-MTN-S :1方向移動タイプ
・AS-MTN-W:2方向移動タイプ
・AS-MTN-F :天井固定タイプ
・AS-MTN-FE :天井固定タイプ

電磁オフロック標準装備(※Sタイプ、Wタイプのみ)

機能紹介

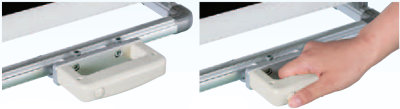

ワンタッチグリップ

グリップ部に前後・左右の移動レールのオフロックスイッチツマミを配置しました。自然な握りで操作が行えます。

アクセサリーカバー

モニタ背面を覆うカバーです。ケーブルや機材が密集するモニター背面をスッキリと見せます。

ティルティング機構

モニター取付け部に、上下または左右の何れかのティルティング機構を備えています。縦2段や横3列のモニター構成に有用です。

選べるラインカラー

アームのラインカラーを3色の中からお選び頂けます。アーム全体をスタイリッシュに見せるとともにX線システムとの一体感を演出します。

オプション


ステータスビュー(AS-MTN-SV) [特許:第6764188号]

X線システム本体からの信号によりLEDを点灯します。広い視野角度を持っているので、検査・治療中にどのポジションからでも容易に確認できます。

X線システム電源投入時は緑色にX線照射中には黄色に点灯します。

多彩なバリエーション

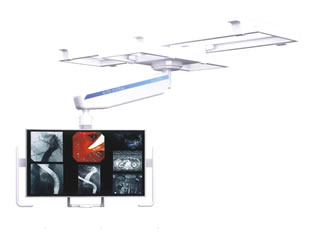

AS-MTN-W

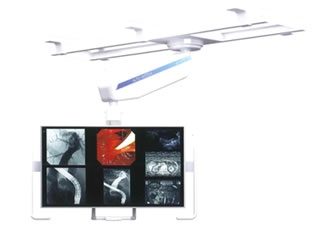

AS-MTN-S

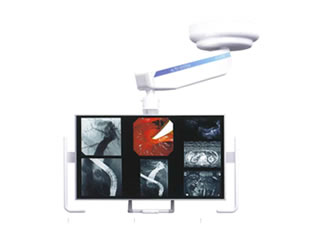

AS-MTN-F

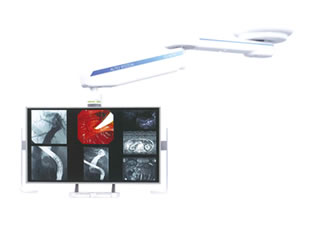

AS-MTN-FE

基本性能
AS-MTN-W AS-MTN-S AS-MTN-F AS-MTN-FE
基本仕様 type 2方向移動タイプ 1方向移動タイプ 天井固定タイプ 天井固定タイプ
モニター上下動 400 mm
モニター水平旋回 280°
搭載モニター総質量 70 kg未満(※1) 65 kg未満
左右動(長手動) 2,000 mm 2,100 mm
前後動(短手動) 800 mm
アーム回転半径 1,000 mm
ケーブル配線処理 アーム内部
標準装備 旋回アシスト機能 ×
ワンタッチグリップ ×
ラインカラー
アクセサリーカバー
テイルティング機構 ○(※2)
緊急停止スイッチ ×
オプション ステータスビュー
(AS-MTN-SV)
ケーブルキャリア
(AS-MTN-CC)
×
サイドグリップ
(AS-MTN-SG)
標準仕様
左右動ロングレール ×
インターロックスイッチ ×
エクステンションアーム × × 標準仕様

(※1)Type:AS-MTN-SMM/AS-MTN-WMMは 70 kg未満

(※2)大型モニターティルィング機構無し
